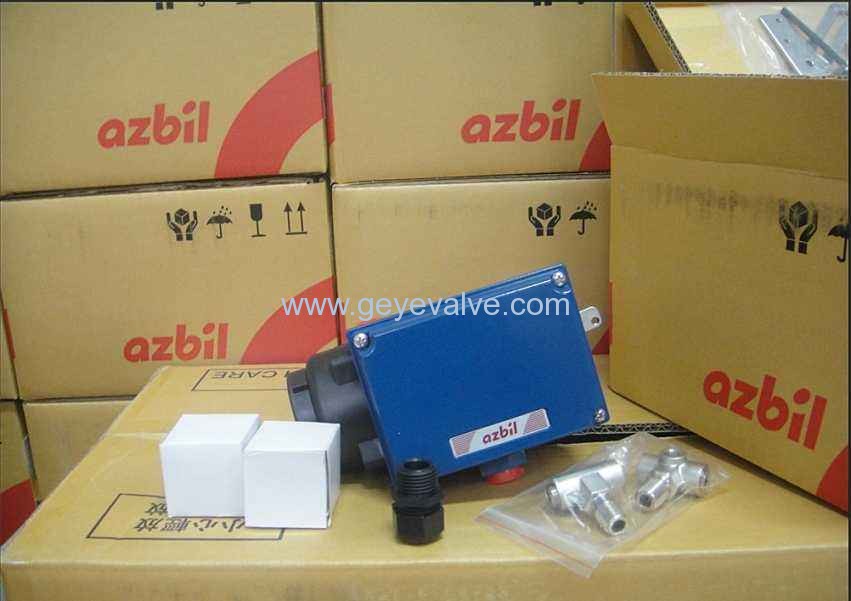

AVP3000 Alphaplus 智能閥門定位器AVP100/102型
AVP3000 Alphaplus是基于微處理器技術上的智能型電/氣閥門定位器。
AVP3000 Alphaplus接受控制器傳送的直流信號控制閥門的開度。除此功能外，AVP3000 Alphaplus具有現場通訊，自動組態、自我診斷功能，極大提高工廠的生產效率。
特點
1． 調試簡單 使用簡便
自動設定
自動設定軟件是一個全自動的配置程序。
相對于其他品牌定位器，AVP3000不需要其他外圍設備就能對執行機構規格進行自動識別，并根據規格自動進行最優化的調整。
對于基本設定AVP3000無需PC機或外圍設備，軟件通過設定開關自動進行。
現場智能化通訊
通過適用山武公司所有現場智能儀表的現場智能通訊器（SFC）能夠?qū)VP進行校準和設定。
2．滿足不同應用要求的最優化設定
強制全關設定
當工藝流程要求閥門強制全關時，AVP通過在某一設定信號位置切斷，執行機構不需特殊的供氣壓力確保閥門完全關閉。
流量特性用戶自定義
線性、等百分比、快開特性為標準配置，用戶還可以通過設定定位器輸入/輸出特性來更改閥門的流量特性以滿足現場工藝要求。
精確的分程設定
通過現場智能通訊器（SFC）用戶可方便的實現閥門的分程控制（最小設置4mA的量程范圍），以滿足現場工藝特性要求。
3．高效、合理的維護
減少備件由于任何一個規格更改都通過軟件設定，AVP減少了備件倉儲成本。
閥位反饋監測
AVP提供閥位反饋單元作為可選附件，用戶可監測到閥門的動作情況以便提早發現問題。
自我診斷
AVP提供自我診斷程序，確?？焖倥袛嗾{(diào)節閥的故障。
4. 同時適用于單作用/雙作用執行機構（雙作用功能為可選項）
通過反向放大器，AVP可適用雙作用執行機構。
內部開關的自整定
操作步驟：
1、調節過濾減壓閥氣源至執行結構的額定值，輸入18mA±1 mA的信號到AVP100
2、按“UP”鍵保持3秒鐘，直至閥門動作，自整定開始，松開按鈕
3、閥門知道進行全開-全關來回二次，然后在大約50%開度出稍作停留，作后停留在輸入信號（18mA）的開度位置。整個過程大約3分鐘
4、改變輸入信號后，核對開度，自整定完成
5、當自整定進行時，若輸入信號低于4mA，自整定中斷，必須重新自整定，自整定完成后，保持輸入4mA以上的信至少30秒鐘，才能把自整定參數存放在AVP中。
6、在自整定過程中，若連接SFC手操器（注意正負極）于AVP上，按SFC手操器上的ID鍵，就能在SFC的液晶屏幕上顯示自整定參數。
零位-滿度調整
AVP具有手動零位、滿度調整功能。
當無SFC手操器時或在防爆現場不能使用手操器時，該功能是非常有效的。
調整方法：
按“UP”鍵，反饋桿向上（閥桿向上）
按“DOWN”鍵，反饋桿向下（閥桿向下）
零位調整：
輸入4mA，檢查零點，若有偏差，按“UP”或“DOWN”鍵，使零點到合適的位置（按“UP”鍵閥芯向上移動，按“DOWN”鍵，閥芯向下移動，零點和量程互不影響）。
滿度調整：
輸入4mA，檢查滿度，若有偏差，按“UP”或“DOWN”鍵，使?jié)M度到合適的位置（按“UP”鍵閥芯向上移動，按“DOWN”鍵，閥芯向下移動）。
閥開度確認
分別輸入4 mA、8 mA、12 mA、16 mA、20mA檢查閥開度，若有偏差或閥振蕩，再進行一次自整定，就能完成整個過程的調試。
